網絡分析儀的全面剖析

一、網絡分析儀概述

網絡分析儀是一種用于測試和分析網絡性能的設備，在電信、計算機網絡以及數據中心等領域有著廣泛應用。隨著科技的進步和網絡技術的發展，它逐漸成為市場上的重要產品。從本質上來說，網絡分析儀全稱是微波網絡分析儀，是一種能在寬頻帶內進行掃描測量以確定網絡參量的綜合性微波測量?jī)x器。其參數通常以輸出信號的 DUT 端口號與輸入信號的 DUT 端口號來表示，例如參數 S21 是 DUT 上端口 2 的輸出信號與 DUT 上端口 1 的輸入信號之比，且輸出信號和輸入信號都用復數表示。當啟動平衡 - 不平衡轉換功能時，還可以選擇混合模 S 參數。

二、進口網絡分析儀的優勢

高精度與穩定性

進口網絡分析儀通常具備較高的精度和穩定性。通過高精度的測量技術，它能夠準確捕捉網絡流量、延遲、帶寬等關鍵數據。這種高精度的測量能力，使得網絡工程師能夠及時發現網絡中的問題并進行優化，確保網絡的穩定運行。相比之下，國產網絡分析儀在某些情況下可能存在精度不足的問題。雖然近年來國產設備的技術水平在不斷提高，但在某些高端應用場景中，進口網絡分析儀由于其優越的測量能力，往往更能符合專業用戶的需求。例如，在一些對網絡穩定性要求極高的大型數據中心，進口網絡分析儀能更精準地測量網絡各項指標，保障數據中心的正常運轉。

豐富的功能

大多數進口品牌的網絡分析儀不僅可以進行基本的網絡流量監測，還具備協議分析、流量生成、故障排除等多種功能。這樣的多功能性，使得網絡工程師可以在一個設備上完成多種任務，提高了工作效率。而一些國產網絡分析儀可能功能相對簡單，主要集中在基礎的流量監測上，缺乏深層次的分析能力。這可能導致工程師在實際工作中需要借助多個設備，增加了工作復雜性和成本。比如，在電信網絡的維護中，進口網絡分析儀可以同時進行流量監測和協議分析，快速定位網絡故障，而國產設備可能需要分別使用不同設備來完成這些任務。

出色的用戶體驗

許多進口品牌的產品設計注重人機交互界面，操作簡單直觀，適合不同層次的用戶使用。這一特點尤其對于非專業人員來說，極大地降低了學習和使用的門檻，使得網絡管理變得更加容易。相較之下，某些國產設備的界面設計可能沒有那么友好，使用時需要較長時間的適應，影響用戶的操作效率。例如，對于一些小型企業的非專業網絡管理人員來說，進口網絡分析儀簡單易懂的操作界面能讓他們更快上手，進行網絡管理工作。

優秀的軟件支持

進口網絡分析儀在軟件支持方面通常提供更為優秀的服務。許多進口品牌不僅提供設備的固件更新，還會定期推出軟件升級，增加新功能和提高性能。這種持續的技術支持，能夠幫助用戶保持設備的先進性和適應性。而一些國產設備在軟件更新和技術支持方面可能相對滯后，用戶在使用過程中可能會遇到功能不足或無法解決的問題。例如，隨著網絡技術的不斷發展，進口網絡分析儀可以通過軟件升級來適應新的網絡協議和應用場景，而國產設備可能無法及時跟上技術更新的步伐。

三、網絡分析儀的常見類型

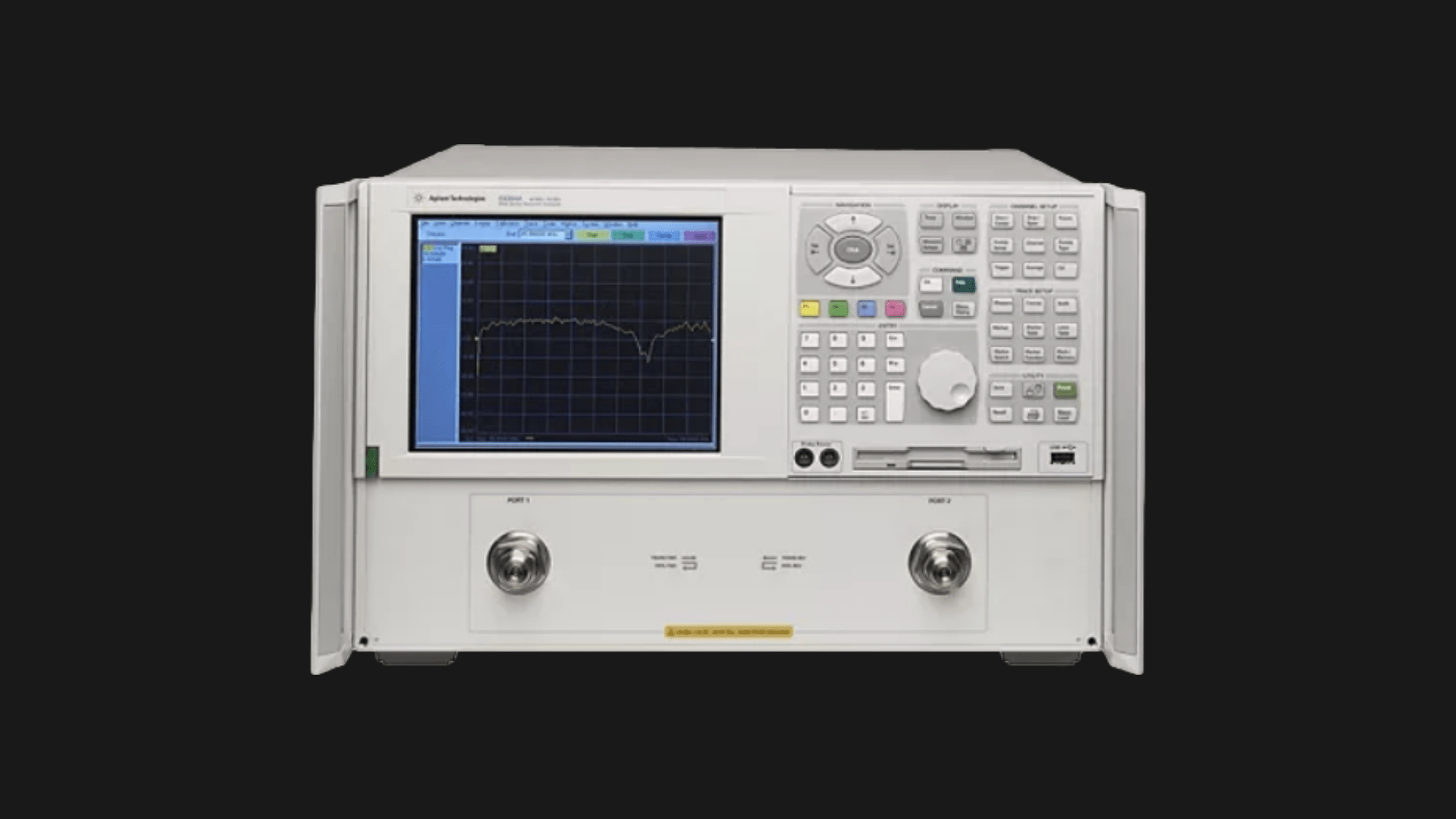

PNA 系列網絡分析儀

如 E8362C、E8363C、E8364C、E8361C 等型號，頻率范圍為 10 MHz 至 26.5 GHz，有 2 端口帶單源或 4 端口帶兩個內置源。具有 127 dB 系統和 132 dB 接收機動態范圍、32,001 點、200 個通道、15 MHz 中頻帶寬，高輸出功率 (+13 dBm) 和寬功率掃描范圍 (38 dB)，動態精度為 0.1 dB 壓縮（測試端口輸入功率為 +12 dBm），10 Hz 中頻帶寬下的低噪底為 -114 dBm。這些特點使得 PNA 系列網絡分析儀在微波測量領域具有較高的性能和精度，適用于科研、通信等領域的微波網絡測試。

不同頻率范圍的矢量網絡分析儀

市場上有多種不同頻率范圍的矢量網絡分析儀可供選擇。例如 110G 矢量網絡分析儀測試系統，**頻率可達 110GHz；T5260A - 2U5 矢量網絡分析儀，頻率范圍為 1MHz~50GHz；T5260A - 2U4 矢量網絡分析儀，頻率范圍為 1MHz~44GHz 等。不同頻率范圍的矢量網絡分析儀適用于不同的應用場景，用戶可以根據自己的需求進行選擇。比如，在高頻通信領域，需要使用頻率范圍較高的矢量網絡分析儀來進行信號測試和分析。

四、網絡分析儀的應用領域

電信領域

在電信領域，網絡分析儀起著至關重要的作用。它可以對電信網絡的各項性能指標進行測試和分析，如網絡流量、信號強度、傳輸延遲等。通過對這些指標的監測和分析，電信運營商可以及時發現網絡中的問題，進行優化和升級，提高網絡的服務質量。例如，在 5G 網絡建設中，網絡分析儀可以用于測試基站與終端設備之間的信號傳輸質量，確保 5G 網絡的高速穩定運行。

計算機網絡領域

在計算機網絡中，網絡分析儀可以幫助網絡管理員監測網絡的運行狀況，發現網絡故障和安全漏洞。它可以分析網絡流量，找出異常流量的來源，及時采取措施防止網絡攻擊。同時，網絡分析儀還可以用于評估網絡設備的性能，如路由器、交換機等，為網絡的優化和升級提供依據。例如，在企業局域網中，網絡分析儀可以實時監測網絡流量，發現是否存在網絡擁塞或異常流量，保障企業網絡的正常運行。

數據中心領域

數據中心是大量數據存儲和處理的地方，對網絡的穩定性和性能要求極高。網絡分析儀可以對數據中心的網絡進行全面的測試和分析，確保數據的高速傳輸和存儲。它可以監測服務器之間的通信情況，優化網絡拓?fù)浣Y(jié)構，提高數據中心的運行效率。例如，在大型云計算數據中心，網絡分析儀可以幫助管理員及時發現網絡中的延遲和丟包問題，調整網絡配置，保障云計算服務的穩定性。

五、網絡分析儀的使用方法（以羅德與施瓦茨 ZNL20 為例）

連接矢量網絡分析儀

首先，將 ZNL20 矢量網絡分析儀與待測設備連接。使用合適的連接線將分析儀的測試端口與待測設備的輸入端口連接起來。確保連接穩固，并且不會引入額外的干擾信號。例如，在連接時要注意連接線的質量和接口的匹配性，避免因連接問題導致測量結果不準確。

打開矢量網絡分析儀

按下 ZNL20 矢量網絡分析儀的電源按鈕，將其打開。等待分析儀啟動，并確保其顯示屏上顯示正常的界面。在啟動過程中，要耐心等待設備完成自檢和初始化，確保設備處于正常工作狀態。

設置測量參數

在矢量網絡分析儀的菜單中，選擇測量參數?？梢栽O(shè)置頻率范圍、測量帶寬、參考電平等參數，以便適應待測設備的特性。對于噪聲系數的測量，需要設置適當?shù)念l率范圍，以包含待測設備的工作頻率。例如，如果待測設備的工作頻率在 2GHz - 3GHz 之間，那么就需要將網絡分析儀的頻率范圍設置在這個區間內，以確保準確測量。

校準矢量網絡分析儀

在進行噪聲系數測量之前，需要對矢量網絡分析儀進行校準。校準過程包括開路校準、短路校準和負載校準。在菜單中選擇校準功能，并按照分析儀的提示進行相應的校準操作。校準的目的是消除測量系統中的誤差，提高測量結果的準確性。

選擇待測設備

使用矢量網絡分析儀的控制器，選擇待測設備?？梢酝ㄟ^(guò)調節頻率或者直接輸入頻率，使待測設備的工作頻率顯示在矢量網絡分析儀的屏幕上。確保待測設備的頻率特性在矢量網絡分析儀的測量范圍內能夠清晰地顯示。例如，如果待測設備有多個工作頻率點，需要準確選擇要測量的頻率點進行測量。

測量噪聲系數

通過觀察矢量網絡分析儀的顯示屏，可以測量噪聲系數。在屏幕上，可以看到設備的 S 參數，其中 S21 表示傳輸損耗。傳輸損耗是信號通過設備時的信號衰減。通過讀取 S21 數值，可以得到設備在不同頻率下的傳輸損耗，并計算出噪聲系數。噪聲系數是衡量信號傳輸過程中信號質量的一個重要指標，較低的噪聲系數意味著信號傳輸質量更好。

保存和導出測量結果

在矢量網絡分析儀的菜單中，選擇保存或?qū)С鰷y(cè)量結果?？梢詫y(cè)量結果保存在分析儀的內部存儲器中，或通過 USB 接口將結果導出到外部存儲設備中。保存或?qū)С龅臏y(cè)量結果可以用于后續的數據處理和報告生成。例如，將測量結果導出到電腦中，使用專業軟件進行數據分析和生成報告。

六、網絡分析儀的市場現狀與發展趨勢

市場現狀

目前，網絡分析儀市場上進口產品占據著一定的優勢，尤其是在高端市場。進口網絡分析儀憑借其高精度、多功能、良好的用戶體驗和軟件支持等特點，受到了許多專業用戶的青睞。然而，國產網絡分析儀也在不斷發展和進步，技術水平逐漸提高，價格相對較低，在一些中低端市場具有一定的競爭力。例如，在一些小型企業和學校的網絡建設中，國產網絡分析儀以其性價比優勢得到了廣泛應用。

發展趨勢

隨著網絡技術的不斷發展，網絡分析儀也將朝著更高精度、更豐富功能、更智能化的方向發展。未來，網絡分析儀可能會具備更強大的數據分析能力，能夠自動識別網絡故障和安全漏洞，并提供解決方案。同時，隨著物聯網、5G 等技術的普及，網絡分析儀的應用場景也將不斷擴大。例如，在物聯網設備的大規模部署中，網絡分析儀需要能夠?qū)Ａ康奈锫?lián)網設備進行網絡性能測試和分析。此外，網絡分析儀的體積可能會越來越小，便于攜帶和使用，以滿足不同場景下的測試需求。
