N5227B網絡分析儀與其他型號對比分析

一、引言

在電子測量領域，網絡分析儀是一種極為重要的測試設備，可用于測量電子電路的各項參數。隨著科技的不斷發展，網絡分析儀的型號也日益增多，不同型號在性能、應用場景、價格等方面存在著差異。N5227B網絡分析儀作為其中一款產品，其與其他型號的對比能夠幫助用戶更好地了解該型號的特點和優勢，從而根據自身需求做出更合適的選擇。

二、N5227B網絡分析儀概述

（一）基本信息

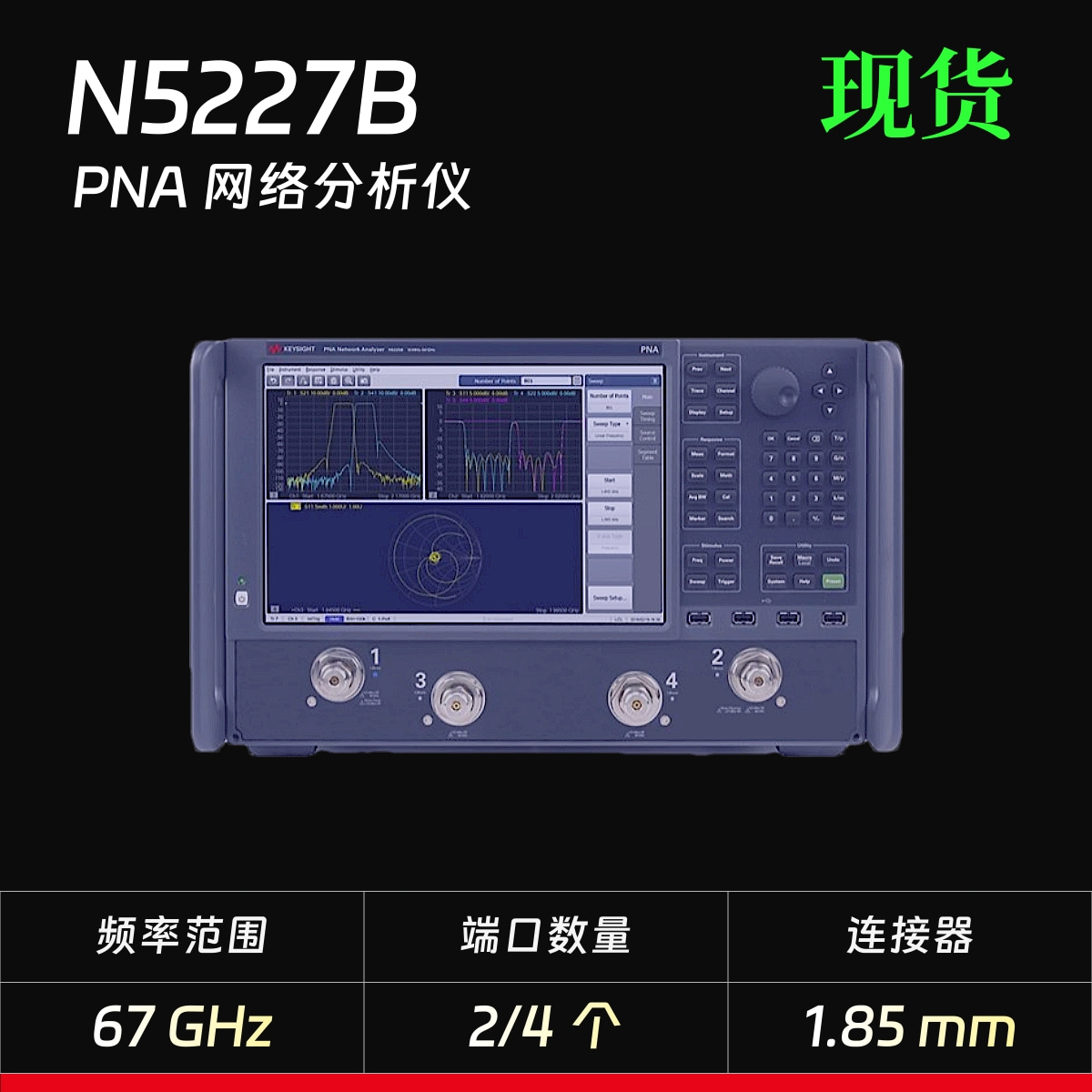

是德科技N5227B PNA微波矢量網絡分析儀屬于PNA家族中的高端型號，頻率范圍為10MHz至67GHz，并且具備擴展至120GHz太赫茲的強大能力。該型號廣泛應用于微波、毫米波和太赫茲等應用場景，在航天航空、芯片和半導體、材料研究、光通信和量子信息、高速數字信號設計與調試等領域都發揮著重要作用。

（二）性能特點

1. 頻率特性：高達67GHz的頻率以及可擴展至120GHz太赫茲的能力，使其能夠滿足高端微波、毫米波和太赫茲應用的測試需求，在高頻測量方面表現出色。
2. 動態范圍：擁有高達140dB的寬動態范圍，這使得它能夠精確地表征微信號特征，在測量微弱信號時具有較高的精度。
3. 輸出功率：高達 +13dBm的純凈輸出功率，更加適用于6G太赫茲等前沿科學研究，能夠為相關研究提供穩定可靠的功率支持。
4. 功能豐富：除了基本的四端口S參數測量外，還具有時域分析、噪聲系數測量、脈沖模式、電磁仿真接口等功能。時域分析可顯示反射波形和傳輸波形，幫助定位電路故障點；噪聲系數測量可測量低噪聲放大器的噪聲系數；脈沖模式支持脈沖調制信號的測量；電磁仿真接口可與電磁仿真軟件如HFSS集成，為電路設計和分析提供更多便利。

三、N5227B與其他型號在性能上的對比

（一）頻率范圍對比

與一些其他型號的網絡分析儀相比，N5227B的頻率范圍具有明顯優勢。例如是德科技E5063A網絡分析儀，其選件的頻率范圍最高為100KHZ - 8.5GHZ，而N5227B的頻率范圍達到10MHz至67GHz，并且還可擴展至120GHz太赫茲。這使得N5227B能夠應用于更高頻率的微波、毫米波和太赫茲領域，而E5063A則更適用于較低頻率的測試場景，如一些低頻電路的測試和調試。

（二）動態范圍對比

動態范圍是衡量網絡分析儀性能的重要指標之一。N5227B具有高達140dB的寬動態范圍，能夠精確測量微弱信號。相比之下，一些普通型號的網絡分析儀動態范圍可能只有100dB左右。在實際應用中，如對一些低功率信號的測量，N5227B能夠更準確地捕捉到信號的細節，而動態范圍較小的型號可能會因為無法區分微弱信號而導致測量誤差。

（三）輸出功率對比

N5227B高達 +13dBm的純凈輸出功率，使其在一些對功率要求較高的應用中具有優勢。例如在6G太赫茲等前沿科學研究中，需要較高的輸出功率來激勵被測設備，N5227B能夠滿足這一需求。而一些其他型號的網絡分析儀輸出功率可能較低，無法為這些前沿研究提供足夠的功率支持。

（四）測量精度對比

N5227B的測量精度較高，其振幅測量精度為±0.2dB，相位測量精度為±2度。與一些普通型號相比，N5227B在測量精度上更具優勢。在對電路參數要求較高的應用中，如天線設計、濾波器設計等，高精度的測量能夠為設計和優化提供更準確的數據，從而提高產品的性能和質量。

四、N5227B與其他型號在應用場景上的對比

（一）微波、毫米波和太赫茲領域

由于N5227B具有高達67GHz的頻率以及擴展至120GHz太赫茲的能力，使其在微波、毫米波和太赫茲領域具有廣泛的應用。例如在太赫茲通信研究中，需要對太赫茲頻段的信號進行精確測量和分析，N5227B能夠滿足這一需求。而一些其他型號的網絡分析儀由于頻率范圍的限制，無法應用于太赫茲領域。

（二）無線通信、雷達、衛星通訊等領域

N5227B四端口矢量網絡分析儀可用于無線通信、雷達、衛星通訊等領域的射頻和微波電路分析。它可以測量四端口設備的電參數，如反射系數、傳輸系數、阻抗等，為電路設計和優化提供全面的信息。在這些領域，一些其他型號的網絡分析儀可能由于功能和性能的限制，無法滿足復雜電路的測試需求。例如，在雷達系統的測試中，需要對雷達天線的各項參數進行精確測量，N5227B的高精度和豐富功能能夠更好地完成這一任務。

（三）低頻電路測試領域

對于一些低頻電路的測試，如音頻電路、低頻射頻電路等，E5063A等低頻率范圍的網絡分析儀可能更為適用。這些型號的價格相對較低，并且能夠滿足低頻電路的基本測試需求。而N5227B由于其高端的性能和較高的價格，在低頻電路測試中可能會造成資源浪費。

五、N5227B與其他型號在價格和成本上的對比

（一）設備價格對比

一般來說，N5227B作為PNA家族中的高端型號，其價格相對較高。例如Keysight是德N5234B 43.5G兩端口PNA系列微波網絡分析儀價格為20000元/臺起批，而N5227B由于其更高的性能和更廣泛的應用范圍，價格可能會遠遠高于這個水平。對于一些預算有限的用戶來說，可能會選擇價格相對較低的型號。

（二）使用成本對比

除了設備本身的價格外，使用成本也是需要考慮的因素。N5227B由于其高端的性能和復雜的功能，可能需要更高的維護成本和使用成本。例如，其校準標準件可能更為昂貴，并且對操作人員的技術要求也較高，需要進行專業的培訓。而一些低端型號的網絡分析儀使用成本相對較低，操作也更為簡單，適合一些小型企業和實驗室使用。

六、選擇建議

（一）根據應用場景選擇

如果用戶的應用場景主要集中在微波、毫米波和太赫茲領域，如6G太赫茲研究、太赫茲通信等，N5227B的高性能和高頻率范圍能夠滿足需求，是比較合適的選擇。如果主要是進行低頻電路的測試，如一些消費電子產品的低頻電路調試，那么可以選擇E5063A等低頻率范圍的網絡分析儀，既能滿足測試需求，又能降低成本。

（二）根據預算選擇

如果用戶預算充足，并且對測量精度、頻率范圍、輸出功率等性能指標有較高要求，那么N5227B是一個不錯的選擇。如果預算有限，那么可以考慮一些價格相對較低的型號，如N5234B等。

（三）根據功能需求選擇

如果用戶需要進行復雜的測試，如時域分析、噪聲系數測量、脈沖模式測量等，N5227B豐富的功能能夠滿足這些需求。如果只需要進行基本的S參數測量，那么一些功能相對簡單的型號可能就足夠了。

綜上所述，N5227B網絡分析儀在性能、應用場景等方面具有明顯的優勢，但價格和使用成本也相對較高。在選擇網絡分析儀時，用戶需要根據自身的實際需求、預算和功能要求等因素綜合考慮，選擇最適合自己的型號。
