信號發生器：電子測試領域的核心利器

一、信號發生器的基本概述

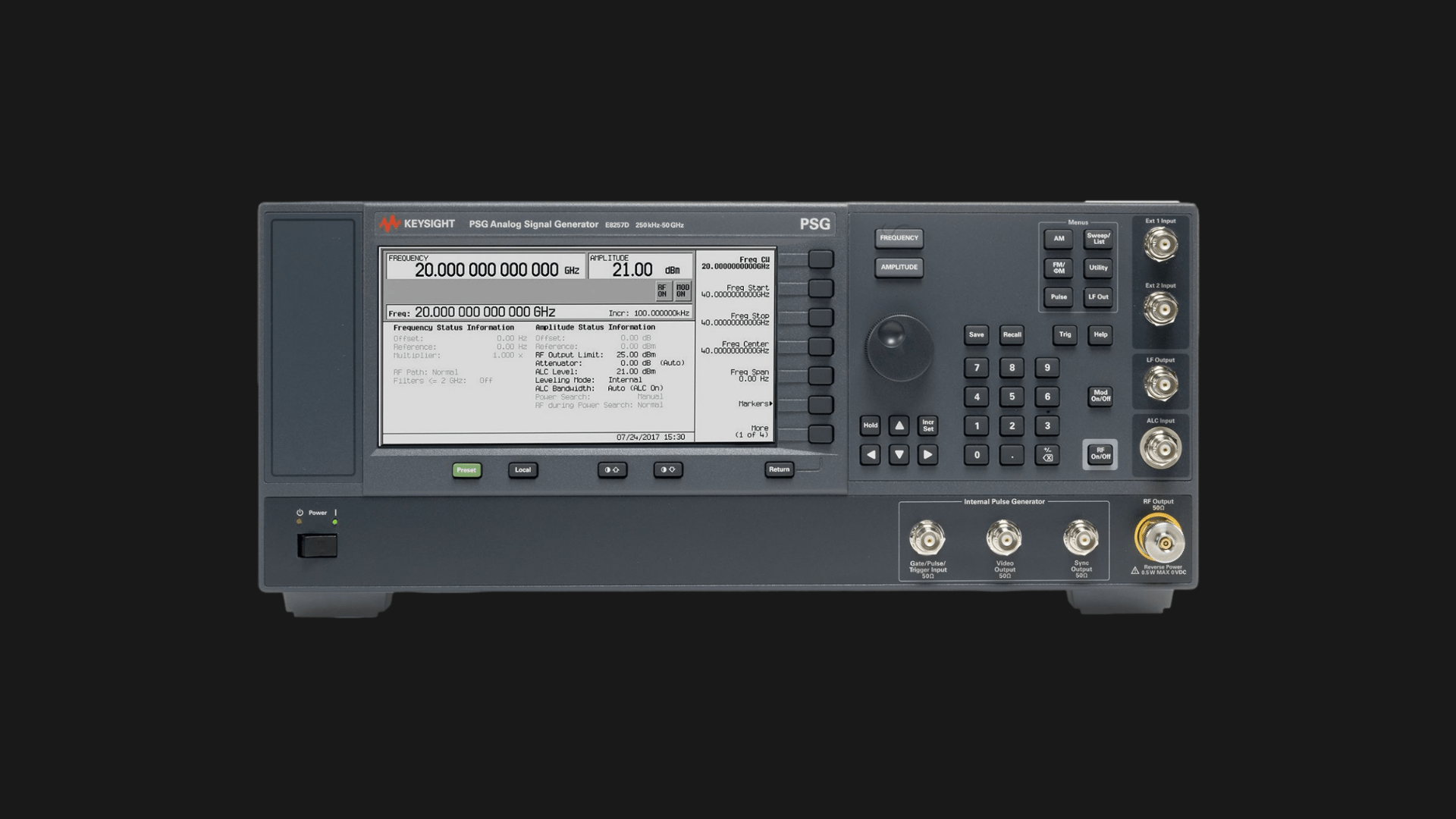

信號發生器，也被稱作信號源，是一種能提供各種頻率、波形和輸出電平電信號的設備，在電子線路的測試和校驗過程中，經常需要輸入模擬該電路工作時的信號，此時信號發生器就發揮了重要作用，它常用作測試的信號源或激勵源。例如在對一個音頻放大器進行測試時，需要輸入不同頻率和幅度的音頻信號來檢測其性能，這時就可以使用信號發生器來提供這些信號。

信號發生器可輸出多種類型的信號，如電阻、mV、直流電流、直流電壓、脈沖信號、開關量、24V回路供電以及熱電偶、熱電阻等各種模擬和數字信號。以蘇州昌辰儀表有限公司自主研發生產的WP - MMB信號發生器為例，它常用于儀表/PLC等的調校，可代替壓力變送器、液位變送器、熱電阻、熱電偶等多類一次儀表。其有6種模擬信號類型，分別為V（電壓檔，可切換顯示10V、1V、24V檔電壓信號）、mA（電流檔，可切換顯示有源24mA與無源24mA電流信號）、Ω（電阻檔，可切換顯示400Ω和4KΩ檔）、mV（小電壓檔，可切換顯示100mV與K型E型等多種熱電偶信號）、RTD（熱電阻檔，可切換顯示PT100、PT1000與CU50熱電阻信號）、Hz（脈沖頻率信號檔，可切換顯示矩形波信號、計數脈沖信號與集電極開路脈沖信號）。如果要輸出20mA信號，先選擇mA檔，切換有源和無源信號類型，再按數字20然后回車即可輸出20mA電流信號。

二、信號發生器的發展歷程

信號發生器的發展與電子技術的進步緊密相連。早期的信號發生器結構相對簡單，功能也有限，只能產生一些基本的波形，如正弦波。隨著電子管技術的發展，信號發生器的性能有了一定的提升，能夠產生更高頻率的信號。后來，晶體管的發明使得信號發生器更加小型化、可靠化，并且可以實現更多的功能。

進入集成電路時代，信號發生器的發展迎來了質的飛躍。數字技術的應用使得信號發生器能夠更加精確地控制信號的頻率、幅度和相位等參數，并且可以產生更加復雜的波形。例如，現代的信號發生器可以通過編程的方式產生任意波形，滿足不同測試場景的需求。近年來，隨著計算機技術和通信技術的不斷發展，信號發生器也逐漸朝著智能化、網絡化的方向發展。用戶可以通過計算機軟件遠程控制信號發生器，實現自動化測試，大大提高了測試效率。

三、信號發生器的分類方式

按輸出波形分類

1. 正弦波信號發生器：正弦信號是使用廣泛的測試信號，因?yàn)楫a(chǎn)生正弦信號的方法比較簡單，而且用正弦信號測量比較方便。正弦波信號發生器主要用于測量電路的頻率特性、增益等參數。例如在通信系統中，用于測試天線的輻射特性和接收機的靈敏度等。
2. 矩形脈沖信號發生器：可產生矩形脈沖信號，常用于數字電路的測試和調試。在數字通信系統中，矩形脈沖信號可以模擬數字信號的傳輸，檢測數字電路的邏輯功能和時序特性。
3. 函數信號發生器：能夠產生多種波形，如三角波、鋸齒波、矩形波（含方波）、正弦波等。它可以滿足不同類型電路的測試需求，在電子實驗和教學中應用廣泛。
4. 隨機信號發生器：產生隨機信號，常用于模擬自然界中的噪聲信號，測試系統的抗干擾能力。例如在音頻設備的測試中，通過輸入隨機信號來檢測設備在噪聲環境下的音質表現。

按頻率范圍分類

1. 低頻信號發生器：具有從低頻開始到高頻（或反之）自動變化的功能，即完成100Hz - 20KHZ中間所有頻率的低到高或高到低的變化過程，而這一次過程的時間為5秒。主要用于音頻設備、低頻電路的測試。
2. 高頻信號發生器：頻率為100千赫～30兆赫的高頻、30～300兆赫的甚高頻信號發生器。一般采用LC調諧式振蕩器，頻率可由調諧電容器的度盤刻度讀出，常用于無線電通信、雷達等領域的測試。
3. 微波信號發生器：從分米波直到毫米波波段的信號發生器。信號通常由帶分布參數諧振腔的頻三極管和反射速調管產生，但有逐漸被微波晶體管、場效應管和耿氏二極管等固體器件取代的趨勢，在微波通信、衛星通信等領域有重要應用。

按輸出電平可調節范圍和穩定度分類

1. 簡易信號發生器：即信號源，輸出電平調節范圍和穩定度相對較低，一般用于對信號精度要求不高的測試場合。
2. 標準信號發生器：輸出功率能準確地衰減到 - 100分貝毫瓦以下，具有較高的輸出電平精度和穩定性，常用于計量校準等領域。
3. 功率信號發生器：輸出功率達數十毫瓦以上，主要用于需要大功率信號激勵的測試場合，如功率放大器的測試。

按頻率改變的方式分類

1. 調諧式信號發生器：通過調節電路中的電感或電容來改變頻率，頻率調節范圍相對較窄，但精度較高。
2. 掃頻式信號發生器：可以在一定頻率范圍內自動改變頻率，常用于測試電路的頻率響應特性。
3. 程控式信號發生器：通過計算機程序控制頻率的變化，具有較高的自動化程度和精度，可實現復雜的頻率變化模式。
4. 頻率合成式信號發生器：利用頻率合成技術產生所需頻率的信號，頻率精度高、穩定性好，可產生多種頻率的信號，廣泛應用于通信、雷達等領域。

四、信號發生器的應用領域

電子儀表調校領域

信號發生器可代替壓力變送器、液位變送器、熱電阻、熱電偶等多類一次儀表，用于儀表/PLC等的調校。例如在工業自動化生產中，對溫度傳感器進行校準時，信號發生器可以模擬不同溫度下傳感器的輸出信號，檢查溫度儀表的測量精度和線性度。在PLC（可編程邏輯控制器）的調試過程中，信號發生器可以提供各種輸入信號，測試PLC的邏輯控制功能是否正常。

通信領域

在通信系統的研發、生產和維護過程中，信號發生器起著至關重要的作用。在發射機的測試中，信號發生器可以提供不同頻率、調制方式的信號，檢測發射機的功率、頻率穩定性、調制精度等指標。在接收機的測試中，模擬各種通信信號，測試接收機的靈敏度、選擇性等性能。例如在手機通信設備的生產線上，使用信號發生器對手機的射頻性能進行測試，確保手機在不同頻段和通信標準下都能正常工作。

科研實驗領域

在電子科研實驗中，信號發生器是不可或缺的工具。在研究新型半導體材料的電學特性時，信號發生器可以提供不同頻率和幅度的電信號，測量材料的電阻、電容等參數隨信號變化的規律。在量子通信實驗中，需要精確的信號發生器來產生特定頻率和相位的光信號，用于量子比特的制備和傳輸。

五、信號發生器的關鍵技術

頻率合成技術

頻率合成技術是信號發生器的核心技術之一，它可以實現高精度的頻率輸出。直接數字合成（DDS）技術是目前應用較為廣泛的頻率合成技術，它通過數字信號處理的方法產生所需頻率的信號。DDS技術具有頻率分辨率高、頻率切換速度快、相位連續等優點。例如在現代通信系統中，要求信號發生器能夠快速切換頻率，以適應不同的通信頻段，DDS技術正好滿足了這一需求。

波形生成技術

波形生成技術決定了信號發生器能夠產生的波形種類和質量。對于函數信號發生器，需要采用先進的算法和電路設計來實現多種波形的精確生成。例如通過數字信號處理算法，將離散的數字信號轉換為連續的模擬波形。同時，為了提高波形的質量，還需要對波形進行濾波、整形等處理，減少失真和噪聲。

輸出電平控制技術

信號發生器需要能夠精確控制輸出電平，以滿足不同測試場景的需求。輸出電平控制技術主要包括增益控制、衰減控制等。采用高精度的增益放大器和衰減器，結合數字控制技術，可以實現輸出電平的精確調節。并且要求輸出電平具有良好的穩定性，不受溫度、電源波動等因素的影響。

六、信號發生器的未來發展趨勢

智能化發展

未來的信號發生器將更加智能化。它可以自動識別測試需求，根據測試對象和測試項目自動調整輸出信號的參數。例如，當連接到一個未知的電路進行測試時，信號發生器可以通過智能算法自動分析電路的特性，選擇合適的信號進行測試。同時，信號發生器還可以具備故障診斷功能，當測試過程中出現異常時，能夠自動檢測并提示故障原因。

多功能集成化

為了滿足日益復雜的測試需求，信號發生器將朝著多功能集成化的方向發展。將多種類型的信號發生器集成在一個設備中，用戶可以根據需要選擇不同的信號輸出。還可以集成頻譜分析儀、示波器等測試儀器的功能，實現一站式測試解決方案，提高測試效率和設備的利用率。

網絡化與遠程控制

隨著互聯網技術的不斷發展，信號發生器將實現網絡化和遠程控制。用戶可以通過網絡遠程訪問和控制信號發生器，實現遠程測試和自動化測試。在分布式測試系統中，多個信號發生器可以通過網絡連接，協同工作，完成復雜的測試任務。這種網絡化和遠程控制的方式將大大提高測試的靈活性和便捷性。
