網絡分析儀的全面解析與應用探索

一、網絡分析儀概述

網絡分析儀是一種能對網絡參數進行測量的儀器，它在當今的電子通信等眾多領域中扮演著至關重要的角色。從原理上來說，網絡分析儀主要是通過向被測網絡輸入已知信號，然后測量其輸出信號，進而分析網絡的各種特性。它可以精確地測量散射參數（S 參數），這是描述網絡輸入和輸出端口之間關系的重要參數。通過對 S 參數的分析，能夠了解到網絡的反射、傳輸?shù)忍匦浴?/p>

在市場上，網絡分析儀有著多種類型，其中矢量網絡分析儀是應用較為廣泛的一種。矢量網絡分析儀不僅能夠測量信號的幅度，還能測量信號的相位，從而提供更為全面的網絡特性信息。例如，在射頻和微波領域，矢量網絡分析儀可以對射頻器件進行精確的測試和分析，為產品的研發和生產提供有力支持。此外，還有標量網絡分析儀，它主要測量信號的幅度，相對矢量網絡分析儀來說，功能相對單一，但在一些對相位信息要求不高的場合也有其應用價值。

二、網絡分析儀的技術演進

隨著科技的不斷發展，網絡分析儀的技術也在持續進步。早期的網絡分析儀功能相對簡單，測量精度和范圍也有限。但隨著通信技術從 2G 逐步發展到 5G 甚至未來的 6G，對網絡分析儀的性能提出了更高的要求，這也推動了網絡分析儀技術的不斷革新。

在頻率覆蓋方面，早期的網絡分析儀頻率范圍較窄，而現在的一些先進網絡分析儀最高頻率可以達到 1.2THz。這使得它們能夠滿足毫米波雷達、太赫茲通信等新興領域的測試需求。例如，在車規級毫米波雷達測試中，需要網絡分析儀能夠精確測量 77GHz 雷達模組的各項參數，高頻率覆蓋的網絡分析儀就能很好地勝任這一任務。

測量精度也是網絡分析儀技術演進的一個重要方面。以矢量網絡分析儀為例，早期的設備測量精度相對較低，而現在一些先進的產品采用了專利非線性矢量校正技術，如 Keysight PNA 系列在 110GHz 頻段仍能保持±0.003dB 幅度精度，較國產早期設備精度提升了 3 個數量級。這使得在對高精度射頻器件進行測試時，能夠得到更為準確的結果，為產品的質量提供了保障。

三、網絡分析儀的核心分析場景

射頻器件特性表征

在射頻器件的研發和生產過程中，網絡分析儀起著關鍵作用。通過精確測量 S 參數，能夠?qū)V波器、放大器等器件的性能進行全面評估。例如，對于濾波器，網絡分析儀可以測量其帶外抑制特性，一般要求濾波器的帶外抑制要大于 60dB，以確保其能夠有效地過濾掉不需要的信號。對于放大器，網絡分析儀可以測量其增益平坦度，通常要求增益平坦度控制在±0.1dB 范圍內，以保證放大器在不同頻率下的增益穩定。

同時，網絡分析儀還可以用于天線阻抗匹配優化。通過支持多點觸控 Smith 圓圖分析，如 Keysight N5227A，能夠直觀地顯示天線的阻抗特性，幫助工程師調整天線的參數，使其達到**的阻抗匹配狀態，從而提高天線的輻射效率。

故障診斷與定位技術

網絡分析儀在故障診斷和定位方面也有著重要應用。時域反射計（TDR）功能是網絡分析儀常用的故障診斷手段之一。它基于 13ps 上升沿脈沖信號，能夠?qū)崿F(xiàn)電纜故障點的亞毫米級定位，分辨率可達 0.1mm。例如，在通信電纜出現故障時，通過 TDR 功能可以快速準確地找到故障點的位置，便于及時進行修復。

相位敏感 OTDR 技術則主要用于光纖復合電纜的長距離監測。它通過相位相干測量，能夠?qū)?50km 長的光纖復合電纜進行監測，定位精度優于 1m。在海底光纜維護領域，這種技術發揮著重要作用，能夠及時發現海底光纜中的故障點，保障通信的穩定。

先進材料電磁特性研究

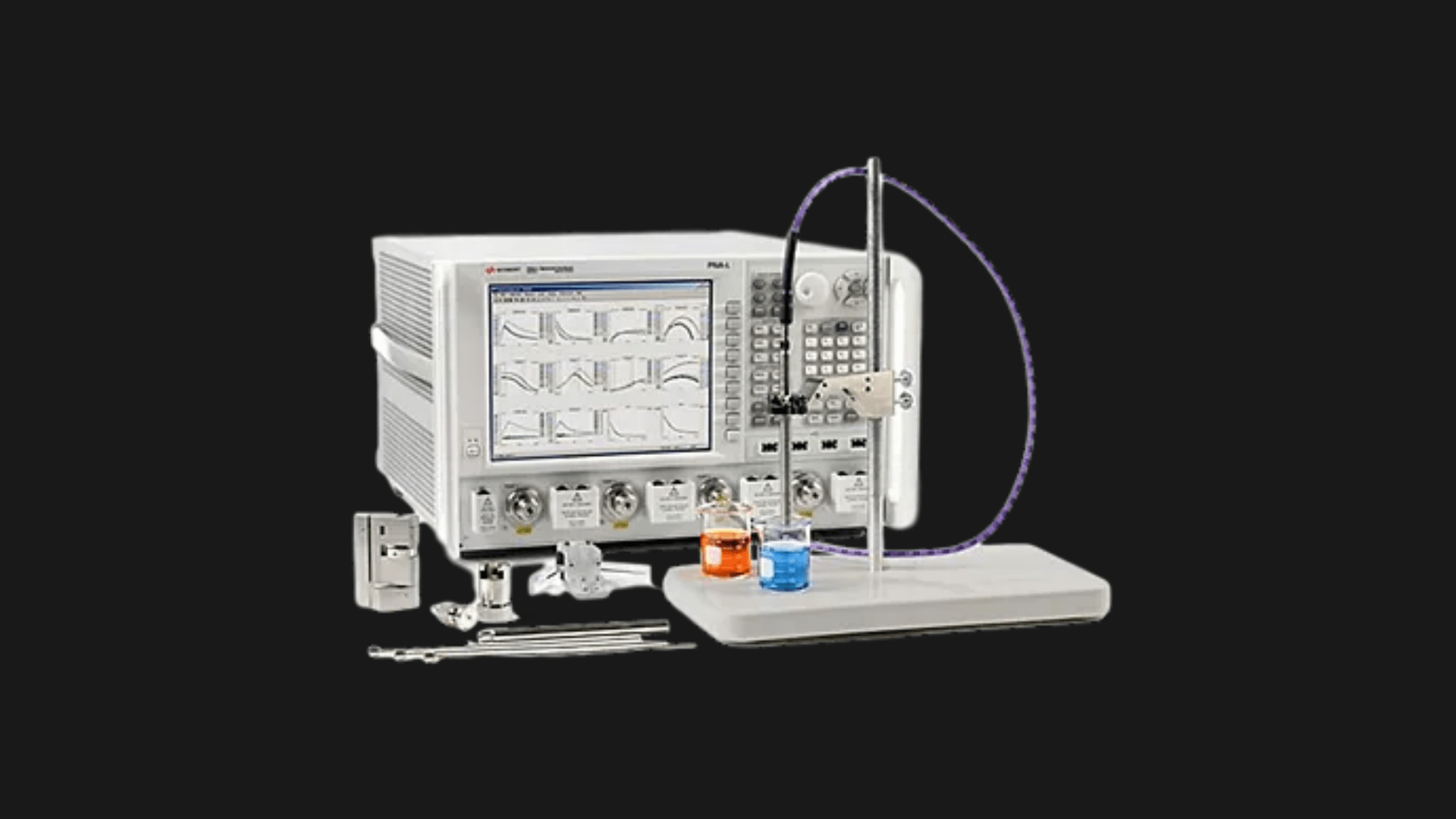

在材料科學領域，網絡分析儀也有著廣泛的應用。它可以用于研究先進材料的電磁特性，如介質基板的參數提取。通過采用諧振腔法（10GHz 以下）與自由空間法（110GHz），配合材料測試套件，網絡分析儀可以計算介質基板的介電常數（εr）和磁導率（μr）參數，精度可達±0.5%。這對于高頻 PCB 設計至關重要，能夠幫助工程師選擇合適的材料，提高 PCB 的性能。

此外，網絡分析儀還可以用于超材料特性驗證。基于多端口擴展方案，能夠?qū)崿F(xiàn) 3D 超材料單元結構的 S 參數矩陣建模，為太赫茲隱身材料等新型超材料的研發提供支持。

四、網絡分析儀的行業應用案例

車規級毫米波雷達測試

在汽車行業，隨著自動駕駛技術的發展，車規級毫米波雷達的應用越來越廣泛。網絡分析儀在車規級毫米波雷達測試中起著關鍵作用。例如，Keysight E8740A 系統集成了 PNA - X 矢量網絡分析模塊，能夠同步測量 77GHz 雷達模組的發射功率（±0.5dBm）、波束指向精度（±0.1°）等參數，滿足 ISO 11452 - 8 標準認證需求。通過對這些參數的精確測量，可以確保毫米波雷達的性能符合汽車安全行駛的要求。

半導體封裝參數提取

在半導體行業，半導體封裝的性能對于芯片的整體性能有著重要影響。網絡分析儀可以用于半導體封裝參數提取。采用 N5295A THz VNA 配合探針臺，能夠?qū)崿F(xiàn) 2.5D/3D 封裝互連結構的 S 參數建模（至 110GHz），為 HBM 接口信號完整性?xún)?yōu)化提供支持。通過對封裝參數的準確提取和分析，可以?xún)?yōu)化封裝設計，提高芯片的性能和可靠性。

量子計算器件表征

量子計算是未來計算技術的重要發展方向，而網絡分析儀在量子計算器件表征方面也有著獨特的應用。通過低溫選件（選配液氦杜瓦），網絡分析儀可以測量超導量子比特諧振頻率（4 - 8GHz）與 Q 值（>1×10^6），有助于研究量子退相干機制。這對于量子計算技術的發展至關重要，能夠?yàn)榱孔佑?jì)算機的研發提供重要的實驗數據和理論支持。

五、網絡分析儀的產品特點與優勢

以 Keysight FieldFox 便攜式分析儀為例，它具有諸多突出的特點和優勢。該分析儀可以在惡劣的工作環境中正常工作，能夠輕松完成從日常維護到深入故障診斷的各項工作。它可以配置為完整的雙端口 VNA、時域反射計、矢量電壓表、電纜與天線分析儀等多種儀器進行使用，具有很強的多功能性。

只需連接一次，Keysight FieldFox 便攜式分析儀即可同時測量全部 4 個 S 參數，動態范圍高達 95dB，能夠提供較為全面和準確的網絡特性信息。在外場，它可以運行 QuickCal、完整的雙端口未知直通校準和直通 - 反射 - 線路（TRL）校準，實施準確測試，確保測量結果的可靠性。此外，使用 USB 功率傳感器，它還可以輕松測量平均功率和脈沖功率。而且，這款手持 VNA 僅重 3.0kg，便于攜帶，方便工程師在不同的工作場景中使用。

再如是德科技（E5063A）輕巧型 100K - 18G 矢量網絡分析儀，它具有較高的性?xún)r(jià)比。采用工業標準 ENA 系列始終如一的測量架構，能夠極大提高生產效率和效益，滿足未來需求，并可隨著技術的變化進行演進。它具有 2 端口，50ω，S 參數測試儀功能，使用選件 011 可增加 PCB 制造測試功能。同時，它還具備出色的動態范圍和軌跡噪聲性能以及較低的價位，并且可以對 U1810B USB 同軸 SPDT 開關進行控制，通過對 U1810B 和 E5063A 的測量序列進行編程控制，可以構建經濟高效的多被測件測試解決方案，使用 1 臺儀器測試 4 個天線的 VSWR，進一步降低測試成本。

六、網絡分析儀的未來發展趨勢

隨著科技的不斷進步，網絡分析儀未來將朝著更高性能、更智能化和更小型化的方向發展。在性能方面，網絡分析儀的頻率覆蓋范圍將進一步擴大，以滿足未來更高頻段通信技術的測試需求，如太赫茲通信等。同時，測量精度也將不斷提高，能夠?qū)Ω鼮槲⑿〉男盘?hào)變化進行精確測量，為科研和生產提供更準確的數據支持。

智能化也是網絡分析儀未來的發展趨勢之一。未來的網絡分析儀將具備更強大的數據分析和處理能力，能夠自動生成詳細的測試報告，并通過大數據分析為用戶提供更深入的網絡特性分析和建議。例如，通過人工智能算法對大量的測試數據進行分析，能夠快速發現潛在的問題和優化方案。此外，網絡分析儀還將支持遠程協作功能，工程師可以通過 5G 無線連接遠程對網絡分析儀進行控制和操作，提高工作效率。

小型化也是一個重要的發展方向。隨著電子技術的不斷發展，網絡分析儀將越來越小巧輕便，便于攜帶和使用。例如，手持便攜式網絡分析儀將在功能不斷增強的同時，體積和重量進一步減小，方便工程師在現場進行快速測試和故障診斷。同時，小型化的網絡分析儀也將降低成本，提高其普及程度，為更多的行業和用戶提供服務。

總之，網絡分析儀作為電子測試領域的重要儀器，在未來的科技發展中必將發揮更加重要的作用，不斷推動各個行業的技術進步和創新。
